Sensores OEM de nivel de combustible

Los sensores de nivel instalados de fábrica miden el nivel de combustible del tanque mediante la variación de resistencia y transmiten datos a través de CAN/OBD-II o entradas analógicas al dispositivo GPS.

Los sensores de nivel de combustible del fabricante de equipo original (OEM) son instalados por los fabricantes durante la producción de vehículos. Estos sensores están diseñados para medir con precisión los niveles de combustible dentro del tanque y transmitir sin problemas esta información crucial al tablero del vehículo y a otros sistemas vitales.

Los sensores estándar de nivel de combustible (OEM) funcionan con un principio que se basa en la variación de la resistencia eléctrica en relación con el nivel de combustible en el tanque. Estos sensores cuentan con un elemento flotante que asciende y desciende con el nivel de combustible. A medida que el nivel de combustible fluctúa, también lo hace la resistencia, alterando en consecuencia la señal de salida del sensor.

Adquisición de datos mediante CAN / OBDII

CAN (Controller Area Network) y OBDII (Diagnóstico a bordo 2) son dos protocolos diferentes utilizados en la industria automotriz para intercambiar información y diagnosticar vehículos.

• CAN es un bus de datos estándar que permite la comunicación entre diversos componentes y dispositivos de un vehículo. Se utiliza para transferir datos entre diferentes sistemas como el motor, la transmisión, los sistemas de Seguridad y más. CAN ofrece una alta velocidad de transferencia de datos y tolerancia a fallas, lo que lo hace ideal para su uso en automóviles.

• OBDII, por otro lado, es un estándar de diagnóstico vehicular que utiliza protocolos de comunicación, incluido CAN, para intercambiar información entre la computadora del vehículo y herramientas de diagnóstico externas. OBDII proporciona acceso a diversos parámetros del vehículo como la velocidad del motor, la temperatura del refrigerante, el nivel de combustible y más.

Para obtener datos de combustible usando CAN y OBDII, usted necesita un dispositivo GPS que sea compatible con estos protocolos. La variedad de dispositivos GPS de este tipo es bastante amplia. Puede ver la lista de más de mil dispositivos compatibles con la plataforma Navixy para seleccionar dispositivos GPS según sus necesidades en el siguiente enlace: https://www.navixy.com/devices/ .

Cabe señalar que los dispositivos GPS basados en CAN transmiten más información telemétrica que puede utilizarse en escenarios complejos y detallados de Gestión de flotas. Por otro lado, los dispositivos OBDII tienen un proceso de instalación más conveniente. Veamos la opción más sencilla de conectar el dispositivo mediante el conector OBDII. Para ello, debe seguir los pasos a continuación:

1. Encuentre el conector OBDII en su vehículo. Por lo general, está ubicado debajo del volante o cerca del tablero de instrumentos.

2. Conecte el dispositivo GPS al conector OBDII. Asegúrese de que el dispositivo GPS contenga una tarjeta SIM para la transmisión de datos telemáticos y de que los pines estén bien conectados y sus posiciones coincidan.

3. Encienda el vehículo y verifique si el dispositivo GPS está funcionando. Espere un momento para que el dispositivo inicialice la conexión. Debe empezar a recibir datos sobre combustible y otros parámetros del vehículo y transmitirlos a través de Internet.

4. Revise los datos que recibe del dispositivo GPS en su cuenta de Navixy. (Recuerde activar el dispositivo GPS antes de usarlo)

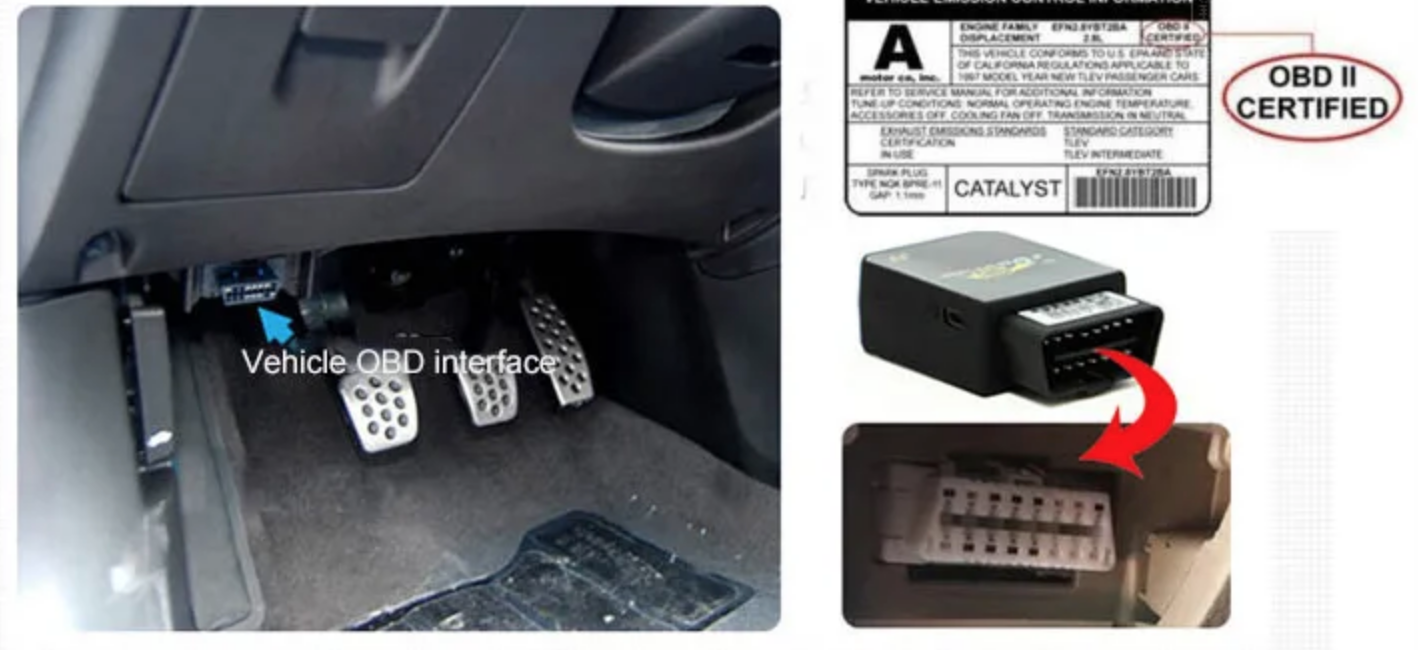

Conexión OBD II

Conectar el dispositivo a la entrada analógica

En algunos casos, usted puede conectar el dispositivo GPS a la entrada analógica del sensor OEM. Este proceso es mucho más complicado, porque, en primer lugar, la mayoría de los dispositivos GPS modernos suelen usar interfaces digitales para la transmisión de datos, por lo que debe asegurarse de que el dispositivo tenga la capacidad de trabajar con datos analógicos. En segundo lugar, la conexión directa requiere trabajo adicional asociado con el tendido de cables adicionales. Sin embargo, si usted tiene un dispositivo GPS específico con salida analógica, los siguientes pasos pueden ayudarle a conectarlo a la entrada analógica:

1. Asegúrese de que el dispositivo GPS tenga una salida analógica que pueda conectarse a la entrada analógica de su dispositivo o sistema.

2. Encuentre los cables que conectan el terminal del sensor de nivel de combustible OEM.

3. Usando un cable o adaptador adecuado, conecte la salida analógica del dispositivo GPS a la entrada analógica de su dispositivo o sistema. Asegúrese de contar con conectores compatibles.

4. Si es necesario, ajuste la configuración de entrada en su dispositivo o sistema para que reconozca y procese correctamente la señal del dispositivo GPS, incluida la tara.

5. Verifique la conexión y la configuración para asegurarse de que los datos del dispositivo GPS se transmitan y procesen correctamente por su dispositivo o sistema.

Es importante señalar que las instrucciones específicas para conectar su dispositivo GPS a la entrada analógica pueden variar según la marca y el modelo de su dispositivo o sistema. Se recomienda consultar la documentación o el manual de usuario de su dispositivo o sistema, y consultar al fabricante del dispositivo GPS para obtener instrucciones y recomendaciones exactas.
