Capteurs de niveau de carburant OEM

Les capteurs de niveau montés en usine mesurent le carburant du réservoir par variation de résistance et transmettent les données via CAN/OBD-II ou des entrées analogiques à l’appareil GPS.

Les capteurs de niveau de carburant du fabricant d’équipement d’origine (OEM) sont installés par les fabricants lors de la production des véhicules. Ces capteurs sont conçus pour mesurer avec précision les niveaux de carburant dans le réservoir et transmettre sans interruption ces informations cruciales au tableau de bord du véhicule et à d’autres systèmes vitaux.

Les capteurs de niveau de carburant standard (OEM) fonctionnent selon un principe qui repose sur la variation de la résistance électrique en fonction du niveau de carburant dans le réservoir. Ces capteurs sont équipés d’un élément flottant qui monte et descend avec le niveau de carburant. Lorsque le niveau de carburant fluctue, la résistance aussi, modifiant ainsi le signal de sortie du capteur.

Acquisition des données via CAN / OBDII

CAN (Controller Area Network) et OBDII (diagnostic embarqué 2) sont deux protocoles différents utilisés dans l’industrie automobile pour échanger des informations et diagnostiquer les véhicules.

• CAN est un bus de données standard qui permet la communication entre divers composants et appareils d’un véhicule. Il sert à transférer des données entre différents systèmes tels que le moteur, la transmission, les systèmes de sécurité, et bien plus encore. CAN offre une vitesse de transfert de données élevée et une grande tolérance aux pannes, ce qui le rend idéal pour une utilisation dans les automobiles.

• OBDII, en revanche, est une norme de diagnostic des véhicules qui utilise des protocoles de communication, notamment CAN, pour échanger des informations entre l’ordinateur du véhicule et des outils de diagnostic externes. OBDII donne accès à divers paramètres du véhicule tels que le régime moteur, la température du liquide de refroidissement, le niveau de carburant et bien plus encore.

Pour obtenir des données sur le carburant à l’aide de CAN et d’OBDII, vous avez besoin d’un appareil GPS prenant en charge ces protocoles. Le choix de tels appareils GPS est très vaste. Vous pouvez consulter la liste de plus d’un millier d’appareils pris en charge par la plateforme Navixy afin de sélectionner des appareils GPS en fonction de vos besoins au lien suivant : https://www.navixy.com/devices/ .

Il convient de noter que les appareils GPS basés sur CAN transmettent davantage d’informations télématiques qui peuvent être utilisées dans des scénarios complexes et détaillés de gestion de flotte. En revanche, les appareils OBDII s’installent plus facilement. Examinons l’option la plus simple de connexion de l’appareil via le connecteur OBDII. Pour cela, vous devez suivre les étapes ci-dessous :

1. Trouvez le connecteur OBDII dans votre véhicule. Il se trouve généralement sous le volant ou près du tableau de bord.

2. Connectez l’appareil GPS au connecteur OBDII. Assurez-vous que l’appareil GPS contient une carte SIM pour la transmission des données télématiques et que les broches sont bien connectées et que leurs positions correspondent.

3. Démarrez le véhicule et vérifiez si l’appareil GPS fonctionne. Attendez un moment que l’appareil initialise la connexion. Il devrait commencer à recevoir des données sur le carburant et d’autres paramètres du véhicule, puis les transmettre via Internet.

4. Vérifiez les données que vous recevez de l’appareil GPS dans votre compte Navixy. (N’oubliez pas d’activer l’appareil GPS avant utilisation)

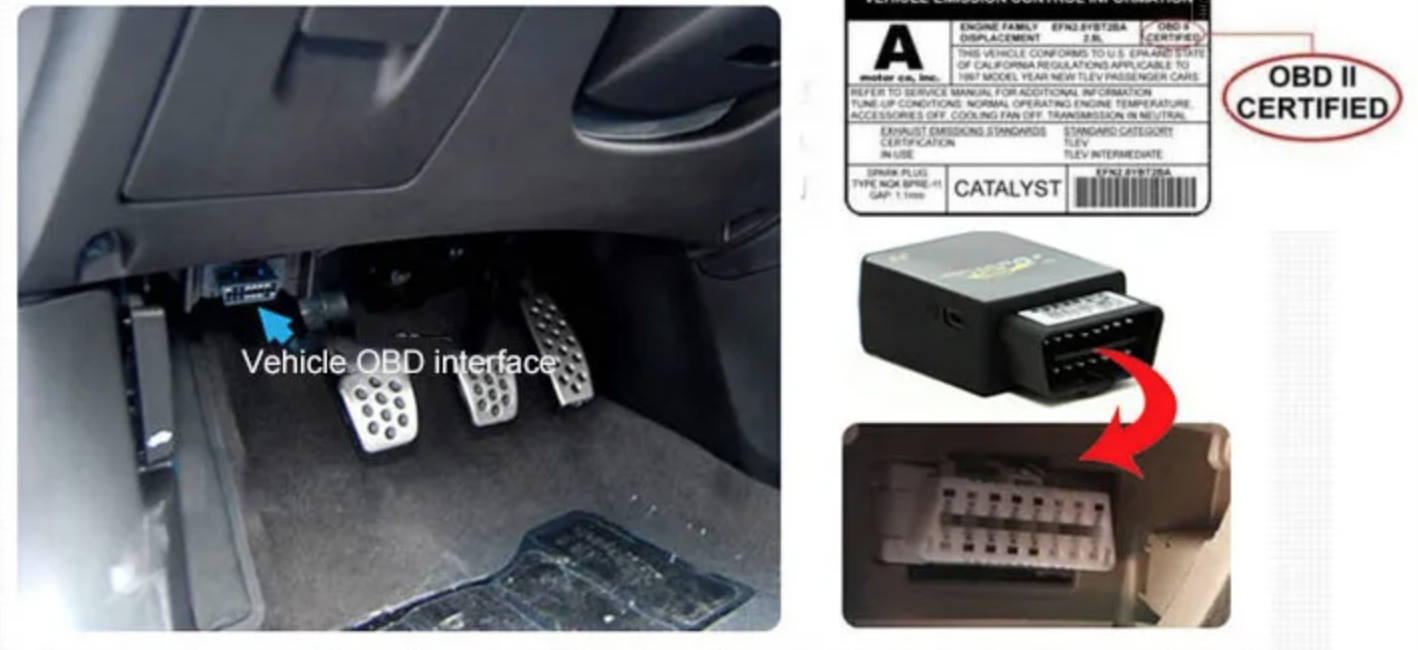

Connexion OBDII

Connexion de l’appareil à l’entrée analogique

Dans certains cas, vous pouvez connecter l’appareil GPS à l’entrée analogique du capteur de niveau de carburant OEM. Ce processus est bien plus complexe, car, premièrement, la plupart des appareils GPS modernes utilisent généralement des interfaces numériques pour la transmission des données, vous devez donc vous assurer que l’appareil a la capacité de fonctionner avec des données analogiques. Deuxièmement, la connexion directe nécessite un travail supplémentaire lié au câblage de câbles additionnels. Cependant, si vous disposez d’un appareil GPS spécifique avec une sortie analogique, les étapes suivantes peuvent vous aider à le connecter à l’entrée analogique :

1. Assurez-vous que l’appareil GPS dispose d’une sortie analogique pouvant être connectée à l’entrée analogique de votre appareil ou système.

2. Trouvez les câbles reliant la borne du capteur de niveau de carburant OEM.

3. À l’aide d’un câble ou d’un adaptateur approprié, connectez la sortie analogique de l’appareil GPS à l’entrée analogique de votre appareil ou système. Assurez-vous de disposer de connecteurs compatibles.

4. Si nécessaire, ajustez les paramètres d’entrée de votre appareil ou système afin qu’il reconnaisse et traite correctement le signal de l’appareil GPS, y compris le tarage.

5. Vérifiez la connexion et les paramètres pour vous assurer que les données de l’appareil GPS sont correctement transmises et traitées par votre appareil ou système.

Il est important de noter que les instructions spécifiques pour connecter votre appareil GPS à l’entrée analogique peuvent varier selon la marque et le modèle de votre appareil ou système. Il est recommandé de consulter la documentation ou le manuel d’utilisation de votre appareil ou système, et de consulter le fabricant de l’appareil GPS pour obtenir les instructions et recommandations exactes.
