La plataforma puede recibir datos no sólo directamente de los dispositivos, sino también con la ayuda de los protocolos de retransmisión soportados de otros servicios. Actualmente, hay 2 de estos protocolos - Wialon Retranslator y Wialon IPS (no lo tenemos como un protocolo genérico, pero puede registrar uno de los modelos compatibles con IPS).
Vamos a comprobar cómo deben configurarse estos protocolos para enviar datos a nuestro servidor y qué información podemos obtener de ellos.
Wialon Retranslator
El protocolo Wialon Retranslator está destinado a la retransmisión de datos vía TCP en formato binario. Con la ayuda del protocolo, se puede transmitir información sobre la ubicación de un dispositivo y los valores de los sensores. El protocolo se puede ampliar fácilmente y se pueden soportar campos específicos procesándolos según el modelo.
Campos Soportados
Campo - descripción
- posinfo - ubicación,
- io_N - AVL IO (N)
- pwr_int - voltaje de la batería incorporada,
- pwr_ext or external.powersource.voltage - Voltaje de la placa
- avl_inputs - valor de las entradas digitales,
- avl_outputs - valor de las salidas digitales,
- adc1, adc2, ... - valor del sensor analógico,
- can1, can2, ... - datos brutos del bus CAN,
- can.fuel.level.1, can.fuel.level.2, … - CAN nivel de combustible,
- axle.weight.1, axle.weight.2, ... - Eje de carga,
- gsm - intensidad de la señal gsm, 0 a 31,
- gsm.signal.dbm - nivel de señal gsm en dBm,
- ign -encendido, 1 byte con valor 0 o 1,
- fuel level - nivel de combustible, nivel LLS
- fueldataN, fuelN, rs485fuel_levelN, llsN_val, R4.N, rs485_fls0N -Nivel de combustible, Nivel LLS (N)
- temperature - temperatura del sensor incorporado,
- mcc,
- gsm.mcc,
- mnc,
- gsm.mnc,
- cell_id or gsm.cellid - GSM Cell ID,
- hdop or position.hdop - HDOP,
- can_mileage or can.vehicle.mileage - kilometraje del bus CAN del vehículo, m,
- engine_temp or can.engine.temperature - temperatura del motor,
- engine rpm,
- can.adblue.level - nivel de reactivo.
Cómo conectarse

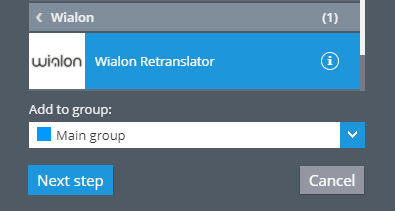

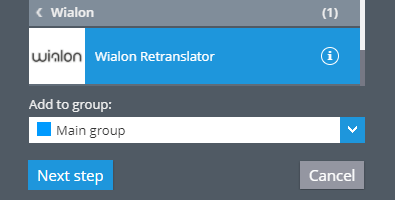

Para añadir un dispositivo a Navixy, registre un nuevo dispositivo con el ID. En el lado del remitente, especifique la siguiente dirección IP y el puerto del servidor de seguimiento.
Plataforma de la UE: tracker.navixy.com (52.57.1.136)
Plataforma de EE.UU.: tracker.us.navixy.com (13.52.37.2)
Puerto del servidor: 47690
Wialon IPS
Un protocolo de texto sobre TCP que se amplía fácilmente pasando parámetros adicionales en el mensaje #D.
Formato de mensaje
#D#date;time;lat1;lat2;lon1;lon2;speed;course;height;sats;hdop;inputs;outputs;adc;ibutton;params\r\n
params es un conjunto de parámetros adicionales separados por comas. Cada parámetro tiene una construcción NAME:TYPE: VALOR construcción.
NAME - cualquier cadena, de hasta 15 bytes de longitud, sin distinción de mayúsculas y minúsculas,
TYPE - tipo de parámetro, 1 - entero, 2 - número real, 3 - cadena,
VALUE - dependiendo del tipo. Algunos de los parámetros son comunes y otros son específicos del proveedor, el tratamiento de estos campos depende del modelo.
Parámetros generales
Campo - descripción
- SOS - Alarma del botón SOS,
- INTERVAL_MODE - la señal de una ruta de un solo punto,
- BatteryLevel - carga de la batería en porcentaje,
- b -carga de la batería en voltios,
- a or LOC_RADIUS -precisión de la localización (radio) en metros,
- LOC_SRC - fuente de datos de navegación: 0 - GPS, 1 - GSM LBS,
- pwr_ext - voltaje de la tarjeta
- pwr_int -voltaje de la batería incorporada,
- fuel level - nivel de combustible en litros,
- temperature - temperatura del sensor incorporado.
Parámetros específicos de BITREK
Campo - descripción
- ADC0, ADC1 - valores de los sensores analógicos 1 y 2 en milivoltios,
- AIN1, AIN2 - valores de los sensores analógicos 1 y 2 en voltios,
- DIN1, DIN2, DIN3, DIN4 - valores de los sensores analógicos 1 y 2 en voltios,
- VBAT -voltaje de la batería incorporada,
- par1, par2, … - Parámetros del protocolo BITREK, donde el número del parámetro corresponde al código del elemento IO. La parte principal de los datos se describe mediante estos parámetros.
Cómo conectarse
Para conectarse, añada el dispositivo a la plataforma como uno de los dispositivos BITREK. También se pueden leer los datos de los dispositivos Glonassoft UMKa y NaviTrek. Al registrarse, especifique el ID.
En el lado del remitente, especifique la siguiente dirección IP y puerto del servidor de seguimiento.
Plataforma de la UE: tracker.navixy.com (52.57.1.136)
Plataforma de EE.UU.: tracker.us.navixy.com (13.52.37.2)
Puerto del servidor: 47768
Si no necesita campos específicos, puede utilizar uno de los modelos de BITREK.
