Tested!

Phoenix LTE: CM1, C12, C41 y AlertFuel Plus

Análisis detallado del modem GPS y sensor de combustible de varilla de BosonTI

OBD Trackers
OBD Trackers

Resumen

BosonTI es una empresa 100% mexicana con más de 20 años de experiencia, enfocados en el diseño y fabricación de hardware y sistemas de información (Software) orientados al sector de transporte de carga. AlertFuel Plus el dispositivo Phoenix LTE crean un sistema de alta precisión que monitorea el combustible y mide con precisión el nivel de diesel en los tanques de las unidades.

  • Datos exportablesDe las gráficas de consumo de combustible y los informes de desempeño.
  • Herramienta Financiera Controlael mayor gasto de las empresas de transporte.
  • Administración por viaje Enfocando el análisis conforme a los viajes creados por el usuario.
  • Inmunidad Ante cambios externos de voltaje, temperatura y por composición de combustible.
  • Medición de consumo en ralentí y en power take off Detección en tiempo real y con alertas automáticas.
  • Detección de cargas y descargas
    En tiempo real con su ubicación GPS exacta y alerta.
  • Operación ininterrumpida
    Da la medición de nivel, sin importar el estado de encendido del vehículo.
  • Notificación de falla/desconexión
    Del sensor, en tiempo real

Dispositivos capaces de conectar múltiples sensores

En la actualidad los dispositivos GPS no solo se enfocan en brindar datos de localización a los usuarios de estos servicios, hoy cada día es más relevante obtener datos de telemetría como lo es el nivel de combustible y su comportamiento, es por eso que los fabricantes de módems se han dado a la tarea de desarrollar este tipo de dispositivos y sensores capaces de conectarse con el vehículo y el tanque de combustible para ofrecer a los administradores de flota datos en tiempo real con un análisis profundo de los datos recolectados en los vehículos.

Dentro de estos fabricantes se encuentra Boson TI que ofrece tres modelos de módem GPS para este propósito. Su oferta se basa en la serie de dispositivos Phoenix con conectividad LTE CAT M1, CAT 1, CAT 4 con respaldo de conectividad en 3G, 2G en conjunto con los sensores tipo varilla Alertfuel Plus. Prepárese para explorar a detalle todas sus características y descubra cómo esta gama de equipos le puede ayudar a resolver sus necesidades.

Diseñado pensando en sus necesidades

Estos dispositivos están diseñados para poder cubrir las necesidades de su mercado objetivo, que es el control y monitoreo del uso de combustible, explicaremos las características de estos equipos a detalle a continuación.

Conectividad LTE, LTE CAT M1

Cuando se trata de implementar soluciones IoT, en Latinoamérica (México, Colombia, Ecuador, Perú y Bolivia) hay varias redes celulares disponibles que incluyen redes Cat 1, Cat M1 y Cat 4.

Para estar seguro de cuál es el dispositivo adecuado a su región, Boson TI ofrece tres variables de su dispositivo Phoenix LTE: CM1, C12, C41.

La mayor diferencia entre ellos es que mientras el CM1 funciona bajo la red Cat M1 con respaldo en 2G, el C12 funciona bajo las redes Cat 1 con respaldo en 3G y 2G y el C41 funciona en redes Cat 4 con canal de voz y respaldo en 3G y 2G. Ofreciendo una amplia gama de opciones dependiendo el país donde se utilicen, comúnmente en México se utilizan los tres modelos, en Colombia, Ecuador, Perú y Bolivia se usan los modelos C12 y C41. Solo la opción Cat M1 que es el modelo CM1 que usa una de la redes más nuevas disponibles es probable que aún no esté habilitada en toda Latinoamérica.

Dispositivos GPS

CM1C12C41
FCC, RoHSFCC, RoHSFCC, RoHS
4G Cat M1 con respaldo en 2G4G LTE Cat 1 con respaldo en 3G, 2GCapacidad de transmitir Voz
Recomendado para MéxicoRecomendado para México, Colombia, Ecuador, Perú, BoliviaLTE 4G con respaldo en 3G y 2G
Recomendado para México, Colombia, Ecuador, Perú, Bolivia

Sensores de combustible

AlertFuel Plus
FCC, RoHS
Resolución de lectura de nivel <=2mm
Lectura digital
Detección de combustible adulterado
Precisión de lectura de cargas y descargas de combustible al 98% del volumen total del tanque de combustible

Diseño y uso

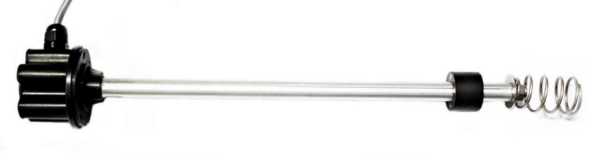

AlertFuel Plus sensor de combustible

OBD Trackers

Es un sistema de alta precisión que complementa la parte de la telemetría vehicular que se obtiene de los módems GPS con una capacidad de expansión para utilizar hasta 6 sensores, detección de cargas y descargas en tiempo real con ubicación exacta, operación ininterrumpida de la medición de nivel sin importar si el vehículo se encuentra encendido o apagado, notificación en tiempo real de fallas o de conexión o desconexión del sensor, resistencia a variación de temperaturas, voltajes y detección de combustible rebajado. Se fabrica para cualquier medida de tanque existente para tracto camión de carga mediana y carga pesada.

Comparativo entre tecnologías de medición de combustible

Función/CaracterísticaAlertFuel PlusUltrasónicoCapacitivoResistivo
Principio de operación digitalPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
Pre-procesamiento de datos del sensorPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
PrecisiónPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
Resolución <=2 mmPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
Banda muerta superior nulaPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
No depende de la característica química del líquido para operar con efectividadPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
No es afectado por el diésel impregnado (que se seca) en el tuboPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
Inmune a cambios de temperatura del diéselPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
Inmune a cambios de temperatura del ambientePhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel PlusPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
HermeticidadPhoenix LTE: CM1, C12, C41 y AlertFuel PlusNANAPhoenix LTE: CM1, C12, C41 y AlertFuel Plus
Protección contra momento de torsión provocado por oleajePhoenix LTE: CM1, C12, C41 y AlertFuel PlusNAAlgunosPhoenix LTE: CM1, C12, C41 y AlertFuel Plus

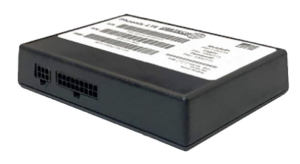

Phoenix

phoenix-device-v2

El Phoenix es un dispositivo de localización GPS, GLONASS y redes de telefonía móvil LTE.
Cuenta con entradas y salidas digitales para interactuar con el sistema eléctrico del vehículo o los sensores instalados. Su amplia gama de funcionalidades, lo hacen muy atractivo para la administración y logística de activos móviles.
Este dispositivo traduce y envía toda la información que generan los sensores, datos de posicionamiento, velocidad y dirección del vehículo y estado general por lo que es el elemento medular del sistema de FMS.

Especificaciones técnicas

AlertFuel Plus sensor de combustible

Especificaciones Generales
Fuente de Energía9VCD a 16VCD
Consumo15MA @ 13.8V (Típico)
2.5mA @ 13.8V (Bajo consumo)
Temperatura-40 a +85°C
ComunicaciónStandard CAN
125 kbps
ConectorBus de 12 líneas
Accesorios Incluidos para AlertFuel Plus
Filtro de ruido eléctrico
Concentrador CAN para interconectar hasta 4 AlertFuel Plus (Uno para c/tanque)
Empaque curvo de 3 mm (M2)
Accesorios Opcionales
Empaque curvo de 20 mm (M6)
Características del tanque a pensar
Para vehículos de carga mediana/pesada
Cilíndricos, rectangulares o amorfos
Diámetro o altura mínima de 31 cm
Medidas del AlertFuel Plus para tanques
Medidas diferentes:11
Longitud (cm):30.8, 34.8, 38.8, 42.8, 46.8, 50.8, 54.8, 58.8, 62.8, 66.8, 70.8
OBD Trackers
OBD Trackers
OBD Trackers
OBD Trackers

Telemetría aplicada en la administración de combustible

AlertFuel Plus© FMS (Fuel Management System)

Al conectar los sensores de combustible con el dispositivo GPS obtenemos una herramienta de gestión y control del combustible para identificar, evaluar y detectar todas las cargas, ordeñas, y comportamientos irregulares en el consumo de combustible, otorgando información precisa de lo que está sucediendo en toda la flota. Con esto es posibles definir oportunidades de mejora para establecer estrategias y mediciones capaces de ayudar a conseguir los objetivos de eficiencia y ahorro de combustible.

No importa la necesidad que se tenga los equipos de Boson TI han sido diseñados para maximizar el uso de aplicaciones IoT mientras se usa un mínimo de ancho de banda gracias al diseño de hardware y sea un muy bueno el costo beneficio en el uso de estos dispositivos.

En la actualidad la administración y manejo de combustible utilizado por los vehículos, es una tarea bastante compleja que requiere de un esfuerzo considerable para poder tener todo en bajo control, pero sin las herramientas adecuadas estas tareas de control, las empresas pueden estar siendo víctimas de malas prácticas que se traducen directamente en mermas económicas, baja eficiencia financiera por supuesto que esto se traduce en poca competitividad operativa en el mercado. El tener estas fallas en el proceso de control se puede traducir hasta en un 25% de pérdida en la utilidad operativa.

Es por eso que para evitar este tipo de fallas de control para este rubro del control de combustible es necesario contar con sistemas de administración FMS (Fuel Management System) que además de simplificar las tareas de control, garantiza una correcta administración y uso del combustible en la flota.

La información se presenta en forma de gráfica, para analizar el consumo gradual de combustible, así como las cargas y descargas que se presenten en el vehículo seleccionado. También se presenta en forma de tabla de datos. Asimismo, permite generar el reporte desempeño de la unidad, que incluye información operativa importante tal como: Rendimiento por litro, Cantidad de kilómetros recorridos, Cantidad de litros de combustible consumido, Volumen total de combustible cargado, Volumen total de combustible descargado y el Nivel de combustible existente en el vehículo, en tiempo real.

Ingreso

Cuando obtenga acceso a la plataforma AlertFuel Plus, recibirá sus credenciales para ingresar:

  1. Usando su navegador de Internet abra la aplicación, en portal de Boson

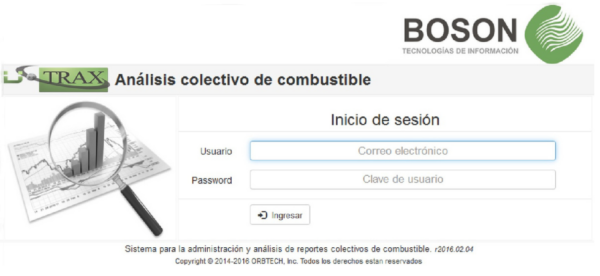

  2. En la siguiente imagen se muestra la pantalla de inicio de sesión, en la cual se requiere la autenticación del usuario, mediante el correo electrónico y contraseña del usuario de la cuenta que se desea monitorear:
OBD Trackers

Ventana Principal

Una vez ingresado, se presenta el área principal, desde donde se tiene acceso a todas las funciones de la aplicación de Análisis Individual.

La ventana principal es el área de trabajo para interactuar con la flota asociada a la cuenta de acceso utilizada. Su organización se integra por cuatro secciones de operación que permiten seleccionar una unidad en específico, indicar el periodo de fechas para realizar el análisis de consumo de combustible, analizar la información de combustible transmitida por el sistema electrónico y especificar diversas opciones de configuración.

OBD Trackers

Filtros del Reporte para Análisis

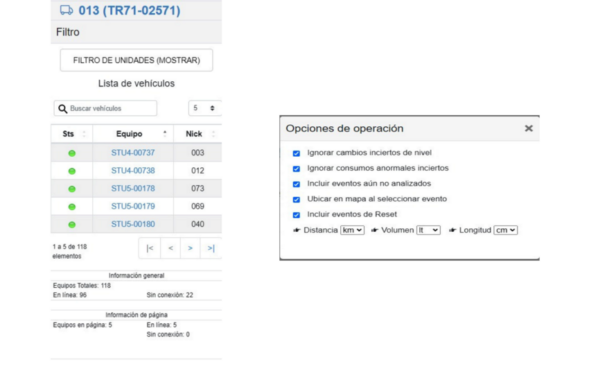

Para realizar el análisis del uso de combustible individual, seleccione una unidad en el panel de unidades, el cual contiene la lista de las unidades asociadas con la cuenta del usuario, la cual es filtrada por diversas opciones que le son presentadas para combinarse y facilitar la operación y visualización, especialmente cuando se trata de una flota extensa.

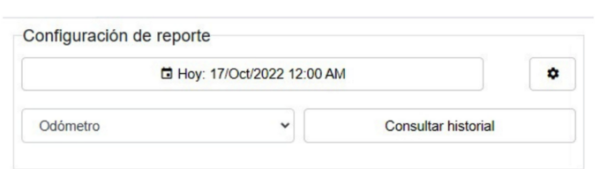

Seleccione las opciones del reporte: rango de fechas, tipo de eventos y opciones de operación.

OBD Trackers
OBD Trackers

Generación del Reporte para Análisis

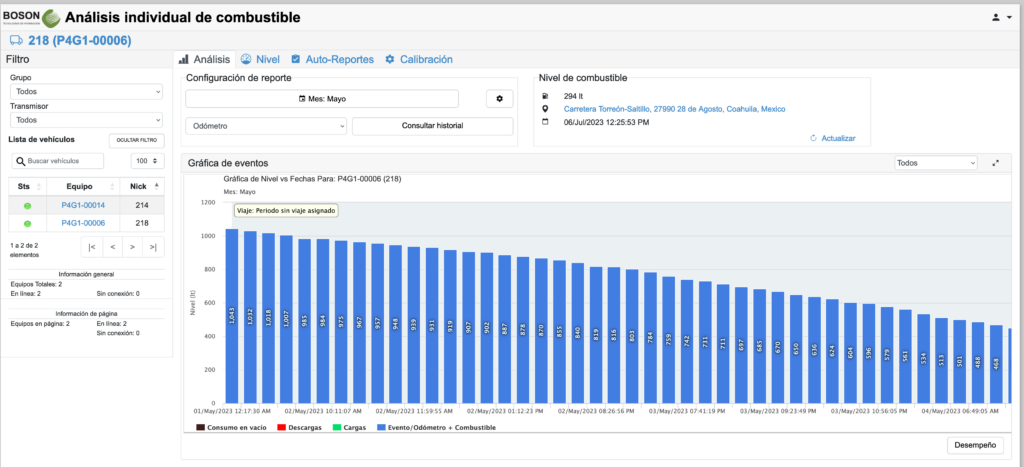

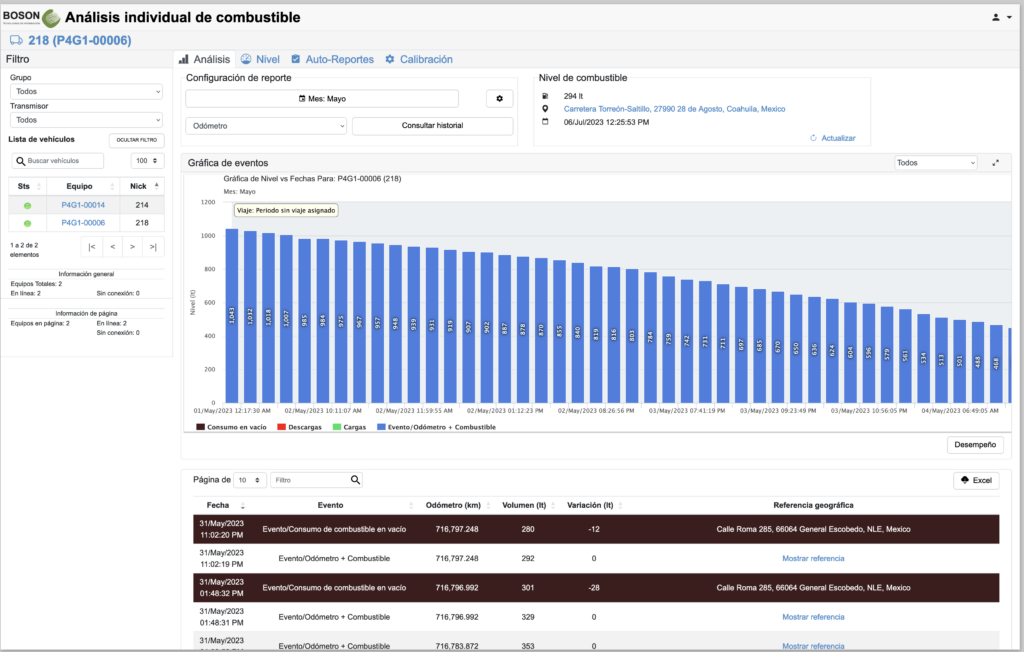

Una vez aplicados los filtros de selección, genere la consulta de historial, con lo que aparecerá la información relativa a la unidad seleccionada con las opciones establecidas:

OBD Trackers

El análisis puede hacerlo con la visualización gráfica o revisando detalladamente los datos de la tabla, para detectar las irregularidades en el uso del combustible.
Puede hacer también análisis por viaje, asignando viajes, para facilitar la delimitación de los datos en el tiempo.

Análisis de Datos de Consumo

En la parte visual, la aplicación proporciona gran cantidad de información, de gran utilidad para analizar los patrones de consumo de combustible y las situaciones de excepción que se lleguen a presentar. Cuando se selecciona un elemento de la gráfica, se presenta la ubicación, fecha, hora y volumen afectado en ese evento registrado.

OBD Trackers

Comentarios finales

Después de la evaluación que realizo el equipo de Navixy, estamos totalmente seguros que las capacidades y características que ofrece el ecosistema de Boson TI en conjunto con nuestra plataforma Navixy, brindan herramientas de gestión a los administradores de flota capaces de obtener ahorros significativos en relación al uso de combustible.
Mediante el uso de hardware y software especializado el sistema es capaz de ofrecer una solución a la medida de sus necesidades y en los controles que desea establecer con el uso del combustible. Nuestro equipo de especialistas esta listo para asistirlo en relación a la implementación de estas soluciones. Estaremos encantados de explicarle a mayor detalle como nuestra plataforma combina con las características de los dispositivos y software para ofrecer soluciones avanzadas de IoT aplicadas al monitoreo y control de combustible.
