Штатные датчики уровня топлива

Штатные датчики уровня топлива измеряют уровень топлива в баке по изменению сопротивления и передают данные через CAN/OBD-II или аналоговые входы на GPS-устройство.

Датчики уровня топлива OEM устанавливаются производителями при выпуске транспортных средств. Эти датчики предназначены для точного определения уровня топлива в баке и беспрепятственной передачи этой важной информации на приборную панель транспортного средства и в другие важнейшие системы.

Стандартные (OEM) датчики уровня топлива работают по принципу, основанному на изменении электрического сопротивления в зависимости от уровня топлива в баке. Эти датчики оснащены поплавковым элементом, который поднимается и опускается вместе с уровнем топлива. По мере колебания уровня топлива меняется и сопротивление, вследствие чего изменяется выходной сигнал датчика.

Получение данных через CAN / OBDII

CAN (Controller Area Network) и OBDII (On-Board Diagnostics 2) — это два разных протокола, используемых в автомобильной отрасли для обмена информацией и диагностики транспортных средств.

• CAN — это стандартная шина данных, обеспечивающая связь между различными компонентами и устройствами транспортного средства. Она используется для передачи данных между различными системами, такими как двигатель, трансмиссия, системы безопасности и другими. CAN обеспечивает высокую скорость передачи данных и отказоустойчивость, что делает ее идеальной для использования в автомобилях.

• OBDII, с другой стороны, — это стандарт диагностики транспортного средства, который использует коммуникационные протоколы, включая CAN, для обмена информацией между бортовым компьютером транспортного средства и внешними диагностическими инструментами. OBDII обеспечивает доступ к различным параметрам транспортного средства, таким как обороты двигателя, температура охлаждающей жидкости, уровень топлива и другим.

Чтобы получать данные о топливе с помощью CAN и OBDII, вам нужно GPS-устройство, поддерживающее эти протоколы. Выбор таких GPS-устройств довольно велик. По следующей ссылке вы можете посмотреть список из более чем тысячи устройств, поддерживаемых платформой Navixy, чтобы выбрать GPS-устройства в соответствии с вашими потребностями: https://www.navixy.com/devices/ .

Следует отметить, что GPS-устройства на базе CAN передают больше телеметрической информации, которая может использоваться в сложных и детальных сценариях управления автопарком. С другой стороны, устройства OBDII имеют более удобный процесс установки. Давайте рассмотрим самый простой вариант подключения устройства через разъем OBDII. Для этого необходимо выполнить следующие шаги:

1. Найдите разъем OBDII в вашем транспортном средстве. Обычно он расположен под рулевой колонкой или рядом с приборной панелью.

2. Подключите GPS-устройство к разъему OBDII. Убедитесь, что в GPS-устройстве установлена SIM-карта для передачи телематических данных, а контакты надежно соединены и их расположение совпадает.

3. Включите транспортное средство и проверьте, работает ли GPS-устройство. Подождите некоторое время, пока устройство инициализирует соединение. Оно должно начать получать данные о топливе и других параметрах транспортного средства и передавать их через Интернет.

4. Проверьте данные, которые вы получаете от GPS-устройства, в своей учетной записи Navixy. (Не забудьте активировать GPS-устройство перед использованием)

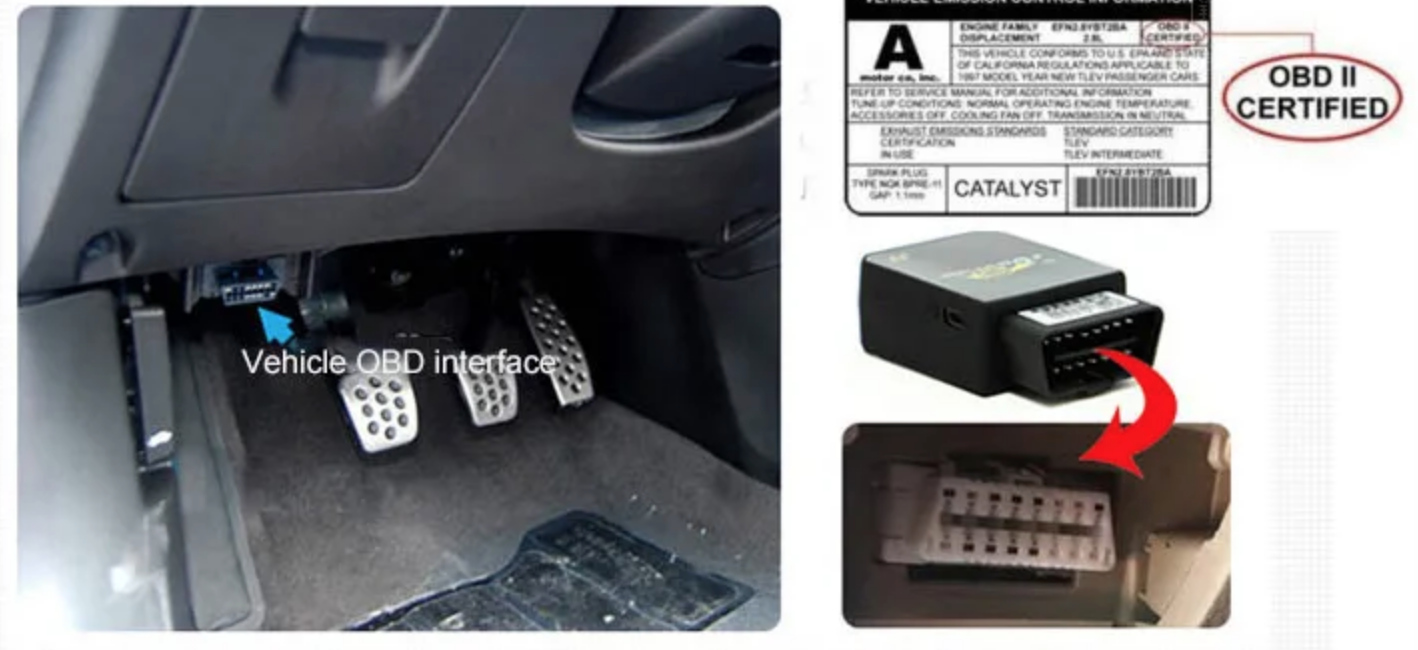

Подключение по OBD II

Подключение устройства к аналоговому входу

В некоторых случаях вы можете подключить GPS-устройство к аналоговому входу OEM-датчика. Этот процесс гораздо сложнее, потому что, во-первых, большинство современных GPS-устройств обычно используют цифровые интерфейсы для передачи данных, поэтому вам нужно убедиться, что устройство умеет работать с аналоговыми данными. Во-вторых, прямое подключение требует дополнительных работ, связанных с прокладкой дополнительных кабелей. Однако если у вас есть конкретное GPS-устройство с аналоговым выходом, следующие шаги помогут вам подключить его к аналоговому входу:

1. Убедитесь, что GPS-устройство имеет аналоговый выход, который можно подключить к аналоговому входу вашего устройства или системы.

2. Найдите кабели, подключенные к клемме OEM-датчика уровня топлива.

3. С помощью подходящего кабеля или адаптера подключите аналоговый выход GPS-устройства к аналоговому входу вашего устройства или системы. Убедитесь, что у вас есть совместимые разъемы.

4. При необходимости настройте параметры входа на вашем устройстве или системе, чтобы оно правильно распознавало и обрабатывало сигнал от GPS-устройства, включая тарирование.

5. Проверьте подключение и настройки, чтобы убедиться, что данные от GPS-устройства корректно передаются и обрабатываются вашим устройством или системой.

Важно отметить, что конкретные инструкции по подключению вашего GPS-устройства к аналоговому входу могут различаться в зависимости от марки и модели вашего устройства или системы. Рекомендуется ознакомиться с документацией или руководством пользователя вашего устройства или системы, а также обратиться к производителю GPS-устройства за точными инструкциями и рекомендациями.
