# Выбор оптимального метода и устройства для мониторинга топлива

В [предыдущей статье](https://www.navixy.com/docs/expert-center/ru/vehicle-telematics-technology/fuel-management/fundamentals-of-fuel-management), мы обсуждали, что потребности клиента являются основным фактором при выборе методов расчета и инструментов управления топливом. В этой статье мы сосредоточимся на базовых подходах к управлению топливом и методах расчета. В дополнение мы рассмотрим различные типы устройств, которые могут использоваться для сбора данных и мониторинга уровня топлива, описав их преимущества и недостатки.

Прежде всего мы проанализируем подходы, которые **не требуют вмешательства в топливную систему**. Эти методы могут быть полезны, если у вас ограниченный бюджет или вмешательство в топливную систему недопустимо. Однако следует иметь в виду, что точность расчетов в этом случае может быть относительно низкой.

Далее мы рассмотрим подходы с **дополнительным вмешательством в топливную систему**. В этом случае используется дополнительное оборудование, которое интегрируется в систему и обеспечивает более точные данные о топливе, однако потребуется дополнительная настройка датчиков и системы.

## Управление топливом без дополнительного вмешательства в топливную систему

### Использование GPS для контроля топлива

<table data-header-hidden><thead><tr><th width="209.45458984375"></th><th></th></tr></thead><tbody><tr><td>Неопределенность:</td><td>10-20%</td></tr><tr><td>Преимущества:</td><td>- Недорогое решение: дополнительное оборудование не требуется,<br>- Отсутствие необходимости в установке и доработке: нет необходимости устанавливать датчики топлива, что упрощает процесс развертывания и установки системы.</td></tr><tr><td>Недостатки:</td><td>- Низкая точность расчетов: поскольку метод основан на приближенных данных о расходе топлива на основе координат и пройденного расстояния,<br>- Отсутствие дополнительных данных: например уровня топлива в баке, что может ограничивать возможности анализа и оптимизации использования топлива.</td></tr><tr><td>Вероятность мошенничества</td><td>Высокая</td></tr><tr><td>Области применения</td><td>Парки, где управление топливом не является приоритетом или допустимая погрешность составляет 20%.</td></tr></tbody></table>

Управление топливом с использованием спутникового мониторинга координат и пройденного пути без датчиков топлива основано на анализе данных о движении транспортного средства и использует спутниковые системы, такие как GPS, для определения местоположения транспортного средства.

Принцип этого метода заключается в том, что:

* С помощью спутникового мониторинга фиксируются координаты начальной и конечной точек движения транспортного средства на основании данных GPS и пройденное расстояние транспортного средства.
* Эти данные затем используются для расчета и контроля расхода топлива на основе заданного расхода топлива на пройденное расстояние.

Используя информацию о расходе топлива, которую можно задать заранее или получить из других источников, рассчитывается общий расход топлива на основе пройденного расстояния.

### Использование OEM-датчика через шину CAN/разъем OBDII

<table data-header-hidden><thead><tr><th width="208.5455322265625"></th><th></th></tr></thead><tbody><tr><td>Неопределенность:</td><td>10-15%</td></tr><tr><td>Преимущества:</td><td>- Информация в реальном времени: поскольку данные поступают в режиме реального времени через шину CAN или подключение OBDII, операторы получают актуальную информацию о расходе топлива и могут отслеживать использование топлива в реальном времени<br>- Автоматизация: метод позволяет автоматически собирать и анализировать данные о топливе, что упрощает процесс управления и оптимизации расхода топлива.</td></tr><tr><td>Недостатки:</td><td>- Ограничения производителя: возможности и точность данных, предоставляемых OEM-датчиком через шину CAN или разъем OBDII, могут быть ограничены производителем транспортного средства. Это может ограничивать функциональность и точность системы управления топливом.<br>- Трудности в выявлении сливов.</td></tr><tr><td>Вероятность мошенничества</td><td>Высокая</td></tr><tr><td>Области применения</td><td>Этот метод широко используется в парках, где есть желание снизить погрешность расчетов топлива, но невозможно установить дополнительное оборудование в топливную систему.</td></tr></tbody></table>

Управление топливом с использованием стандартного датчика через шину CAN/разъем OBDII основано на получении данных о пробеге, расходе и уровне топлива из бортовой сети транспортного средства. Эта система позволяет контролировать и оптимизировать использование топлива.

Рабочий принцип этого метода заключается в следующем:

* Подключение к шине CAN транспортного средства или к разъему OBDII, который является стандартным разъемом для доступа к диагностическим данным автомобиля.
* Получение доступа к данным о пробеге, расходе и уровне топлива с помощью OEM-датчика, который передает эти данные через шину CAN или разъем OBDII.
* Анализ полученных данных для контроля использования топлива и определения эффективности транспортного средства.
* Выявление аномалий или ненормальных ситуаций, таких как потери топлива из-за утечек или неэффективного использования.

### Использование OEM-датчика и подключение к аналоговому входу

<table data-header-hidden><thead><tr><th width="209.45458984375"></th><th></th></tr></thead><tbody><tr><td>Неопределенность:</td><td>10-15%</td></tr><tr><td>Преимущества:</td><td>- Интеграция: подключение OEM-датчика к аналоговому входу позволяет интегрироваться с системой управления транспортным средством или другими устройствами мониторинга и управления топливом.<br>- Простота установки: OEM-датчики топлива обычно уже установлены в транспортных средствах, поэтому их использование не требует значительных изменений конструкции или установки дополнительных устройств.</td></tr><tr><td>Недостатки:</td><td>- Возникновение ошибок: у OEM-датчиков уровня топлива отсутствуют внутренние алгоритмы обработки данных, что может приводить к кратковременным отклонениям показаний. Ошибки также могут возникать из-за всплесков напряжения в бортовой сети транспортного средства.<br>- Невозможность сохранить гарантию на автомобиль, поскольку GPS-трекер подключается к электропроводке автомобиля, что требует квалифицированного сотрудника для выполнения подключения.<br>- Вероятность манипуляций: так как метод основан на данных OEM-датчика, возможны манипуляции с данными, искажающие информацию о фактическом уровне топлива.</td></tr><tr><td>Вероятность мошенничества</td><td>Высокая</td></tr><tr><td>Области применения</td><td>Этот метод используется в транспортных средствах (в основном легковых автомобилях и грузовиках) для контроля уровня топлива и обнаружения изменений уровня топлива. Он позволяет водителям и системам управления транспортными средствами с средней точностью определять также оставшийся запас топлива и планировать поездки с учетом этих данных.</td></tr></tbody></table>

Контроль топлива с использованием OEM-датчика и подключения к аналоговому входу выполняется путем подключения датчика уровня топлива к аналоговому входу GPS-трекера. Это позволяет контролировать уровень топлива и расход.

Рабочий принцип этого метода заключается в следующем:

* Для подключения OEM-датчика топлива к аналоговому входу необходимо использовать проводное соединение между двумя устройствами. Как правило, используются различные типы интерфейсов и разъемов в зависимости от производителя и модели транспортного средства.
* После подключения датчика к аналоговому входу систему необходимо откалибровать и настроить. Это обеспечит более точные показания данных уровня топлива.
* Полученные данные об уровне топлива можно использовать для различных целей. Например, можно мониторить уровень топлива в реальном времени, определять расход топлива на определенном участке маршрута или предупреждать водителя о низком уровне топлива.

Важно отметить, что процесс контроля топлива с использованием OEM-датчика и подключения к аналоговому входу может различаться в зависимости от конкретной модели транспортного средства или системы управления. Рекомендуется обратиться к руководству владельца или производителю транспортного средства за точными инструкциями и рекомендациями.

## Управление топливом с дополнительным оборудованием, интегрированным в топливную систему

### Использование расходомера (датчика расхода топлива)

<table data-header-hidden><thead><tr><th width="208.5455322265625"></th><th></th></tr></thead><tbody><tr><td>Неопределенность:</td><td>1-3%</td></tr><tr><td>Преимущества:</td><td>- Высокая точность данных: погрешность данных для расходомеров может быть менее 3%,<br>- Универсальность: расходомер можно установить практически на всех типах транспортных средств и стационарных объектов.</td></tr><tr><td>Недостатки:</td><td>- Стоимость: некоторые расходомеры могут быть довольно дорогими, особенно если их необходимо устанавливать и интегрировать в сложные системы,<br>- Сложность установки и настройки: установка расходомера предполагает внедрение в топливную систему, поэтому ее должны выполнять квалифицированные специалисты,<br>- Ограничения данных: использование расходомера не позволяет отслеживать сливы в реальном времени,<br>- Подверженность отказам: как любое техническое устройство, расходомеры могут выходить из строя и требовать ремонта или замены.</td></tr><tr><td>Вероятность мошенничества</td><td>Средняя</td></tr><tr><td>Области применения</td><td>Может использоваться в парках и объектах, где установка расходомеров топлива непрактична, но требуется качественная информация о расходе топлива.</td></tr></tbody></table>

Принцип работы расходомера заключается в измерении объема топлива, проходящего через него. Расходомеры могут использовать различные технологии для определения скорости потока топлива и потому бывают разных типов — чаще всего используются механические одно-камерные датчики.

Метод последовательности операций при использовании расходомера, установленного в топливопроводе, состоит из следующих шагов:

1. Выбор места установки: перед монтажом необходимо определить оптимальное место для расходомера. Оно должно быть доступным и безопасным для персонала.
2. Подготовка трубопровода: к топливопроводу необходимо получить доступ, перекрыв подачу топлива и снизив давление до безопасного уровня. Затем отсоедините соединительные фланцы или фитинги, чтобы создать место для установки расходомера.
3. Установка расходомера: расходомер должен быть правильно ориентирован и установлен на трубопровод с использованием соединительных фланцев или фитингов. Обратите внимание, что при установке необходимо соблюдать инструкции производителя и герметичность соединений.
4. Подключение кабелей: после установки расходомера необходимо подключить кабели передачи данных. Кабели можно прокладывать в защитных коробах или трубах для обеспечения безопасной и надежной связи.
5. Проверка и настройка: после установки расходомера проверьте его работу и отрегулируйте параметры в соответствии с требованиями системы мониторинга или управления. Рекомендуется выполнить тестовый прогон для проверки точности измерений и корректной передачи данных.

Важно отметить, что процесс установки расходомера может варьироваться в зависимости от конкретной модели и типа топливной системы.

Данные о расходе топлива, полученные датчиком, обрабатываются электронным сенсором, который преобразует их в цифровой сигнал и передает на приборную панель или систему управления, где информация может отображаться или использоваться для анализа и управления.

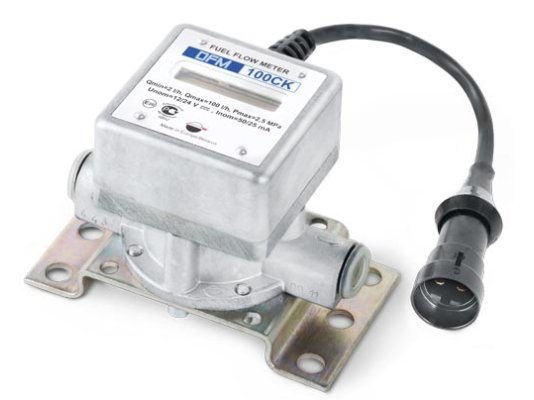

<figure><img src="https://3533348223-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIgDb43gtyXcm1Av4h1np%2Fuploads%2Fgit-blob-986a7f24dda1efae84c2eed0daa18581572cc8c5%2Fimage%20(1)%20(1)%20(1)%20(1).png?alt=media" alt="" width="267"><figcaption><p>Расходомер топлива</p></figcaption></figure>

### Использование датчика уровня топлива

<table data-header-hidden><thead><tr><th width="209.4544677734375"></th><th></th></tr></thead><tbody><tr><td>Неопределенность:</td><td>1-3%</td></tr><tr><td>Преимущества:</td><td>- Высокая точность данных: погрешность данных для цифровых RTD может быть менее 1%, при условии соблюдения требований по установке и настройке и рекомендаций производителя,<br>- Дополнительный набор параметров, связанных с топливом, которые помогают контролировать топливо, таких как температура топлива,<br>- Универсальность: датчики уровня топлива можно устанавливать на всех типах транспортных средств, включая резервуары нестандартной формы.</td></tr><tr><td>Недостатки:</td><td>- Сложность установки и настройки: установка RTD должна выполняться строго в соответствии с требованиями и рекомендациями производителя квалифицированными специалистами,<br>- Регулярное обслуживание: использование датчика уровня топлива в качестве источника данных о топливе предполагает обслуживание. Рекомендуется проверять и тарировать один раз в год.</td></tr><tr><td>Вероятность мошенничества</td><td>Низкая</td></tr><tr><td>Области применения</td><td>Используется повсеместно во всех парках и на объектах, имеющих бак(и) различной формы. Также применяется в морской индустрии, спецтехнике, генераторах и стационарных двигателях.</td></tr></tbody></table>

Датчик уровня топлива — это устройство, которое используется для измерения и контроля уровня топлива в топливном баке или резервуаре транспортного средства. Оно играет ключевую роль в управлении и мониторинге запасов топлива.

Принцип работы датчика уровня топлива обычно основан на использовании различных технологий, таких как:

1. Емкостный датчик: емкостные датчики используются для измерения изменения емкости электродов, погруженных в топливо. Уровень топлива влияет на емкость электродов, что позволяет определить уровень топлива.
2. Ультразвуковой датчик: ультразвуковые датчики используются для измерения времени, за которое ультразвуковые волны отражаются от поверхности топлива. Измерение времени позволяет определить расстояние и, следовательно, уровень топлива.
3. Резистивный датчик: резистивные датчики работают на основе изменения сопротивления в зависимости от уровня топлива. Изменяющееся сопротивление передается в виде сигнала, указывающего уровень топлива.

Это лишь некоторые типы датчиков уровня топлива, которые используются в различных транспортных средствах и оборудовании. Конкретный тип датчика может варьироваться в зависимости от области применения и требуемой точности измерений. Дополнительную информацию о типах датчиков и технологиях можно получить в нашей академии.

Следует отметить, что существуют проводные и беспроводные датчики уровня топлива. Беспроводные датчики уровня топлива используют Bluetooth © для подключения к трекеру, что может быть преимуществом по сравнению с проводными, поскольку устраняет необходимость дополнительной прокладки проводки.

Установка датчика — важная часть работы с датчиком уровня топлива. Датчик уровня топлива устанавливается в топливный бак транспортного средства. Как правило, он монтируется в верхней части бака. Как уже упоминалось — мы настоятельно рекомендуем воспользоваться услугами профессиональных установщиков, поскольку даже вертикальное отклонение на несколько градусов или установка в неправильном месте могут дать дополнительную погрешность в измерениях. Тарирование также является важным процессом. Необходимо убедиться, что тарирование выполнено в соответствии с инструкциями производителя и с достаточной выборкой разливов (не менее 20).

Кроме того, следует отметить, что для транспортных средств с нестандартной топливной системой, например с баком нестандартной формы или двумя баками (основным и вспомогательным), требуются два или более датчиков.

{% columns %}
{% column %}

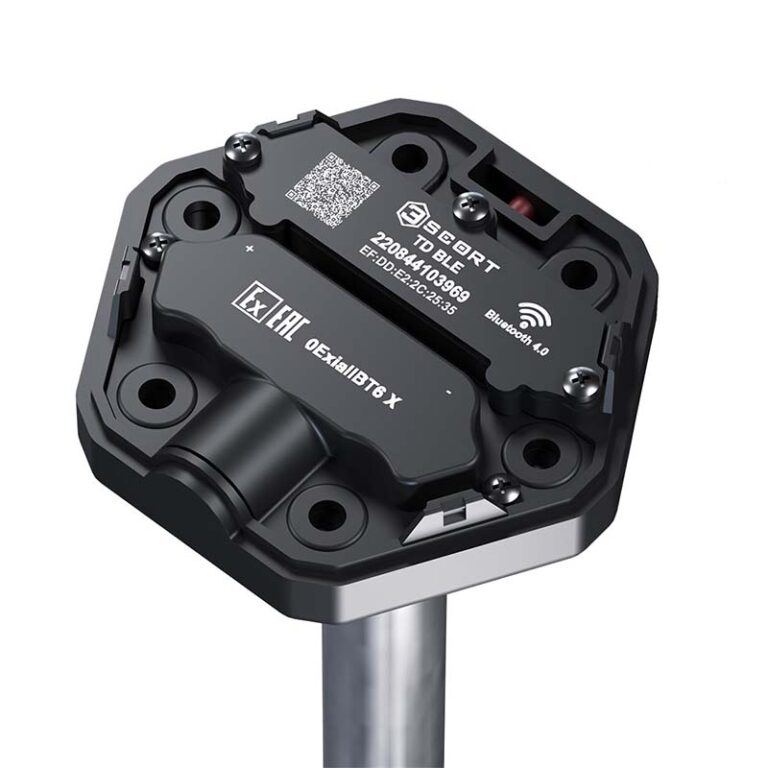

<figure><img src="https://3533348223-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIgDb43gtyXcm1Av4h1np%2Fuploads%2Fgit-blob-38326dcae0135922059f2680ae958bca02a77cec%2Fimage%20(2)%20(1).png?alt=media" alt=""><figcaption><p>Цифровой датчик уровня топлива</p></figcaption></figure>
{% endcolumn %}

{% column %}

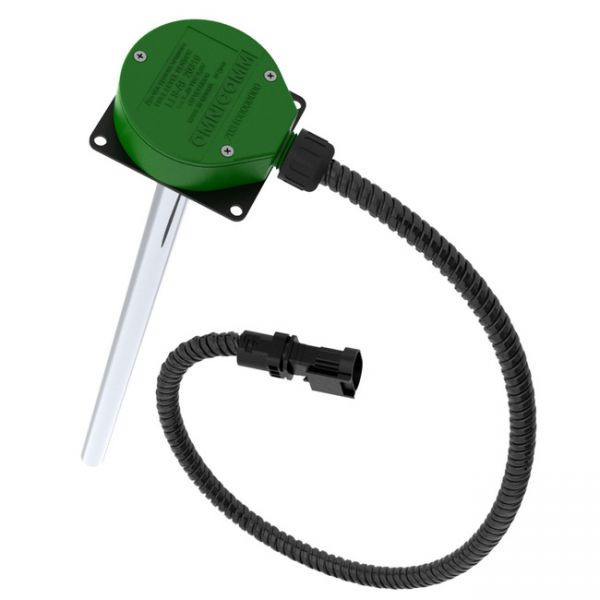

<figure><img src="https://3533348223-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIgDb43gtyXcm1Av4h1np%2Fuploads%2Fgit-blob-868a0e5248be9a2c1c11508f855c99b86109bc99%2Fimage%20(3)%20(1).png?alt=media" alt=""><figcaption><p>Аналоговый датчик уровня топлива</p></figcaption></figure>
{% endcolumn %}
{% endcolumns %}

## Вывод

После ознакомления со статьями по выбору метода и оборудования для контроля топлива можно сделать следующий вывод. При выборе метода мониторинга топлива следует учитывать цели, задачи и бюджет. Существуют различные методы и оборудование для контроля расхода топлива, такие как датчики уровня топлива, OEM-датчики, электронные сенсоры и GPS-мониторинг. Каждый из них имеет свои преимущества и недостатки, но всегда следует учитывать потенциальную погрешность расчетов, которая варьируется от высокой — 15–20% для стандартных инструментов и систем без дополнительного оборудования — до минимальной — 1–3% для объектов, использующих дополнительное оборудование, встроенное в топливную систему, что требует дополнительных настроек, включая тарирование — неотъемлемый этап при первоначальной настройке системы расчета топлива. Решение о выборе метода и оборудования для контроля топлива должно быть осознанным и адаптированным под ваши потребности.
